UPS-IND 1222 Bifásico

Sistemas UPS
  • Bypass
    Bypass

    Garantiza la continuidad en la operación aún en condición de mantenimiento o prueba, permitiendo que la carga reciba energía directa de la red eléctrica.

  • Display
    Display

    La pantalla digital permite la visualización de los indicadores de regulación del equipo, facilitando el monitoreo del equipo en sitio.

  • Ruedas
    Ruedas

    Facilitan la movilidad del equipo en sitio, soportando su peso y permitiendo realizar maniobras en cualquier dirección.

  • Contactores
    Contactores

    El AVR ha sido diseñado para zonas con altas variaciones de voltaje, por ese motivo regula hasta en un +/-25% a la entrada. A su vez, este modelo alcanza una precisión a la salida de +/-1.5%.

  • Servomotores
    Servomotores

    El AVR dispone de una regulación independiente por fase contando con tres motores. A su vez, los rodamientos de carbón generan menor fricción alargando la vida útil de los componentes.

  • Gabinete
    Gabinete NEMA 2

    Diseñado para uso interior.

  • Bypass
    Bypass

    It guarantees continuity in the operation even in maintenance or test conditions, allowing the equipment to receive direct energy from the electrical network.

  • Display
    Display

    The digital screen allows the visualization of the equipment regulation indicators, facilitating the monitoring of the equipment on site.

  • wheel
    Wheels

    They facilitate the mobility of the equipment on site, supporting its weight and allowing it to be moved in any direction.

  • Regulation
    Regulation

    The AVR has been designed for areas with high voltage variations, for this reason it regulates up to +/-25% at the input. In the same way, this model achieves an output accuracy of +/-1.5%.

  • Servomotors
    Servomotors

    The AVR has an independent regulation per phase with three motors. Likewise, the carbon wheel generate less friction, extending the useful life of the components.

  • Frame
    Nema 2 Frame

    Designed for indoor use.

  • Emparalelamiento
    Emparalelamiento

    De forma simple y efectiva es posible emparalelar hasta 4 UPS de la línea 1300 M1. Esta función le permite al usuario contar con una cadena de respaldo más segura y aumentar su capacidad de protección sin perder la inversión inicial.

  • Cold Start
    Cold Start

    El arranque en frío permite encender el UPS con la energía de las baterías. De esta manera, el UPS puede operar sin estar conectado al sistema eléctrico.

  • IGBT por pares
    IGBT por pares

    Otorgan una alta eficiencia en el consumo de energía de la línea 1300 M1, alcanzando un nivel de 94%.

  • Monitoreo Remoto
    Monitoreo Remoto

    La línea 1300 M1 cuenta con dos protocolos de comunicación: SNMP y Modbus. De esta manera, es posible realizar un monitoreo remoto, seguro y confiable a la operación del UPS.

  • Banco de baterias
    Banco de baterías flexible

    La línea 1300 M1 cuenta con tres y cuatro compartimentos para baterías. En este sentido, se pueden realizar diferentes configuraciones de respaldo de energía.

  • Factor de Potencia
    Factor de Potencia 1.0

    Un factor de potencia unitario le permite contar toda la capacidad (kVA) del UPS para respaldar y proteger sus equipos. Un equipo altamente eficiente es la mejor inversión.

  • Cold Start
    Cold Start

    Cold start allows the UPS to start on battery power. In this way, the UPS can operate without being connected to the electrical system.

  • Flexible Battery
    Flexible battery compartment

    The 1300 M1 line features three and four battery compartments. In this sense, different power backup configurations can be realized.

  • IGBT in pairs
    IGBTs in pairs.

    They grant a high efficiency in the energy consumption of the 1300 M1 line, reaching a level of 94%.

  • Remote monitoring
    Remote Monitoring

    The 1300 M1 line has two communication protocols: SNMP and Modbus. In this way, it is possible to carry out remote, safe and reliable monitoring of the UPS operation.

  • Easy parallel connection
    Easy parallel connection

    In a simple and effective way it is possible to parallel up to 4 UPS of the 1300 M1 line. This function allows the user to have a more secure backup chain and increase its protection capacity without losing the initial investment.

  • Power factor 1.0
    Power factor 1.0

    Unity power factor allows you to use the full capacity (kVA) of the UPS to support and protect your equipment. A highly efficient team is the best investment.

  • TMOV
    Tecnología TMOV

    Los varistores de óxido metálico con protección térmica protegen los circuitos contra variaciones de tensión, evitando daños en forma de grietas o estallidos.

  • Tarjetaderesistencias
    Resistencias y capacitores

    Filtran el ruido eléctrico brindando protección confiable y segura.

  • contadordeeventosspvm
    Contador de eventos

    El contador de eventos interno procesa la información de los transientes, calculando el porcentaje de vida útil por fase.

  • gabinetenema4ip65_spvmindustronic
    Gabinete NEMA 4

    Gabinete con diseño resistente para uso intemperie NEMA 4, IP 65. Protege contra lluvia, polvo y aguanieve.

  • TMOV technology
    TMOV Technology

    Thermal Metal Oxide Varistors protect circuits against voltage variations and varistor cracking or bursting.

  • Resistors and capacitors
    Resistors and Capacitors

    They filter electrical noise providing reliable and safe protection.

  • NEMA 4 cabinet spvm industronic
    NEMA 4 Cabinet

    Steel NEMA 4, IP 65 grade cabinets offer robust, resilient and long lasting performance. Protects against rain, dust and sleet.

  • Event counter

    The internal event counter processes the information from the transients, calculating the percentage of useful life per phase.

  • wheel
    Medidor Eléctrico

    Realiza la medición de parámetros de calidad de energía útiles para monitorear la calidad de la energía en una red eléctrica.

  • wheel
    Batería Interna

    Ante un corte de energía, el MDE operará hasta 32 horas de forma autónoma.

  • wheel
    Tarjeta de Control

    Permite la comunicación con el equipo vía Wifi, Ethernet y módem 3G y 4G.

  • wheel
    Electric Meter

    It performs the measurement of power quality parameters useful for monitoring the quality of power in an electrical network.

  • wheel
    Internal battery

    In the event of a power failure, the MDE will operate autonomously for up to 32 hours.

  • wheel
    Control card

    Allows communication with the equipment by Wifi, Ethernet and 3G and 4G modem.

  • Emparalelamiento
    Pantalla de indicadores

    Desde aquí es posible conocer los principales indicadores de operación del UPS hasta realizar configuraciones.

  • Bypassmtto
    Bypass de Mantenimiento

    Garantiza la continuidad de la operación aún en condiciones de mantenimiento

  • SNMP
    Puerto SNMP

    Facilita el monitoreo del equipo emitiendo alertas al usuario para su rápida acción

  • transformador toroidal
    Transformador toroidal

    Permite que el equipo opere en 110V o 220V otorgándole gran versatilidad.

  • Indicators screen
    Indicators screen

    From here it is possible to know the main operating indicators of the UPS and to make configurations.

  • Maintenance bypass
    Maintenance Bypass

    Guarantees the continuity of operation even under maintenance conditions.

  • SNMP
    SNMP Port

    Facilitates the monitoring of the equipment by issuing alerts to the user for quick action.

  • toroidal transformer
    Toroidal transformer

    Allows the equipment to operate at 110V or 220V, giving it great versatility.

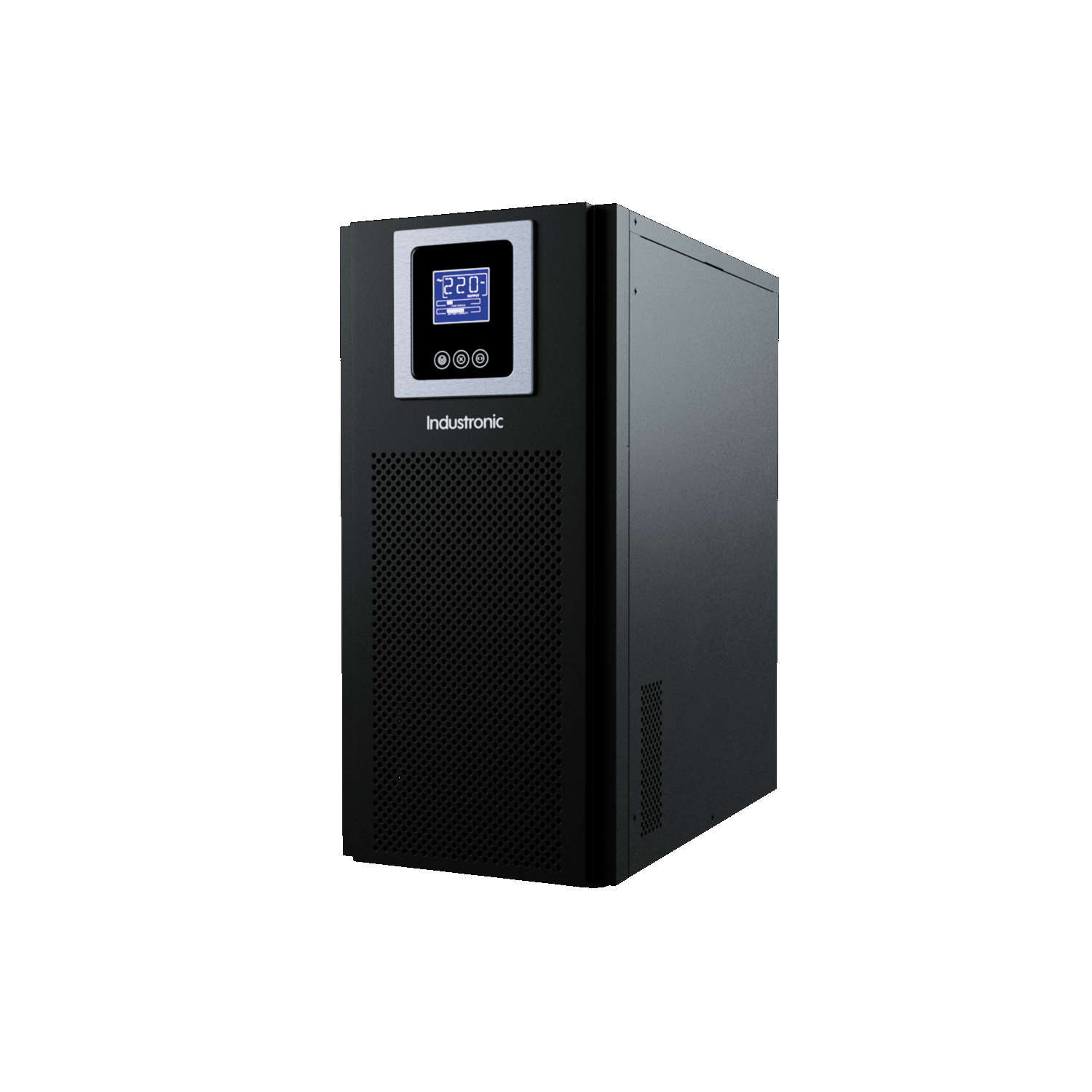

UPS-IND 1222 Bifásico

Sistemas UPS
3 kVA
Capacidad
+/-1%
Regulación de voltaje
Garantía por 2 años

El UPS es un modelo de alta precisión qué brinda protección ante cualquier daño que pueda acortar la vida de sus equipos y resolver los problemas eléctricos más comunes.

  • Doble conversión en línea
  • Función cold start (arranque en frío desde baterías)
  • Tiempo de respaldo estándar 5 minutos
  • Rectificador e inversor con tecnología IGBT
  • Software para monitoreo del UPS
  • Bypass electrónico
  • Corte automático
Compartir: Correo LinkedIn

Características

Icono rayo
Doble Conversión en Línea
Garantiza un voltaje de salida siempre limpio y estable, sin importar las variaciones de la alimentación.
Icono rayo
Función Cold Start
El arranque en frío desde las baterías, permite encender el equipo sin necesidad de energía eléctrica.
Icono rayo
Tiempo de respaldo
Permite la continuidad de la operación con autonomía estándar de 5 minutos. Opcional tiempo de respaldo extendido de acuerdo a su necesidad.
Icono rayo
Tecnología IGBT
Gestión adaptable a mayores potencias, operando a alta velocidad y eficiencia en el switcheo.
Icono rayo
Software de Monitoreo
Monitoreo de forma remota de equipo mediante una computadora.
Icono rayo
Bypass Electrónico
Bypass automático asegura continuidad de energía hacia los dispositivos conectados aún en caso de fallas en el equipo.
Icono rayo
Corte Automático
Corte automático ante variaciones de voltaje peligrosos, operando de nuevo hasta restablecer la energía a niveles seguros.

Aplicaciones

Autoservicios
Autoservicios

Asegure la operatividad de cajas registradoras y sistemas de pago durante fallas de energía.

Data Center
Data Center

Asegure la continuidad y estabilidad en servidores y sistemas de almacenamiento crítico.

Edificios
Edificios

Proteja ascensores, sistemas HVAC y otros equipos críticos contra variaciones eléctricas e interrupciones de energía.

Equipo de Laboratorio
Equipo de Laboratorio

Asegure la precisión de equipos de laboratorio protegiéndolos de variaciones eléctricas.

Hospitales
Hospitales

Asegure la operatividad continua de equipos médicos y sistemas críticos en hospitales.

Industria Pesada
Industria Pesada

Proteja equipos de alta potencia contra sobrecargas y variaciones de frecuencia.

Instrumentación Precisa
Instrumentación Precisa

Asegure la precisión de instrumentos sensibles ante fluctuaciones eléctricas y armónicos.

Tiendas Departamentales
Tiendas Departamentales

Proteja sistemas de pago y seguridad en tiendas ante fluctuaciones eléctricas.

Especificaciones Técnicas

MODELO
UPS-IND 1222
Capacidad (W / VA) 3/ 2.7
Protección contra sobrecarga Interruptor electrónico
Voltaje (Vca) 220, 230, 240
Rango aceptado de voltaje +/- 25% (del nominal) (165 ~ 300 Vca)
Fases 2 Fases + Tierra
Frecuencia (Hz) 50/60 + 10 % (autoajustable)
Factor de potencia 0.90 al vacío, > 0.95 a plena carga
MODELO
UPS-IND 1222
Factor de potencia 0.9
Voltaje (Vca) 120-208-220-230-240 (solo 120 y 220 disponible al mismo tiempo)
Fases 2 Fases + Neutro + Tierra
Rango de regulación de voltaje ± 1% (típico)
Frecuencia (Hz) 50/60 + 0.2% (modo batería)
Forma de onda Onda senoidal pura THD ≤ 3% (carga lineal)
Tiempo de transferencia (ms) 0.0 (en línea)
Sobrecarga 105% < carga < 130% 60 s, 130% < carga < 150% 1 s, > 150% 200 ms
MODELO
UPS-IND 1222
Voltaje (Vcd) 96
Tipo de batería Plomo ácido (sellada y libre de mantenimiento)
Tiempo de respaldo a plena carga (min) 5 (estándar)
Corriente de carga máxima (A) 1 (opcional 4, agraegando el cargador)
Ubicación del banco de baterías Interno (opcional externo para tiempo extendido)
MODELO
UPS-IND 1222
Ruido audible (dB) < 55, a 1 metro
MTBF (hrs) 100,000
Temperatura de operación (°C) -5 ~ 40
Humedad relativa 0 ~ 95% sin condensación
Altitud máxima de operación (ms.n.m.) 2,000 al 100% y 3,000 al 96%
Gabinete Acero con pintura epóxica electrostática horneada
Dimensiones, alto x ancho x fondo (mm) 480 x 220 x 400
Peso del UPS (kg)** 54
MODELO
UPS-IND 1222
Tipo de conversión Doble conversión en línea (online)
Rectificador Puente rectificador de estado PFC
Elementos de conmutación del inversor Tecnología PWM con IGBT conmutados a 9000 Hz
Configuración del inversor Modulado en ancho de pulso tecnológia PWM con IGBT conmutados a 9000 Hz
Tipo de inversor Puente H
Estado de las baterías Información en línea y en descarga en tiempo real con precisión de 3%
Disipación Térmica (kBTU / h) 1.0
Bypass interno Estático (electrónico automático)
Certificaciones CE-IEC 62040 – 1, ISO 9001:2015, NOM
Interfaz de comunicación RS232 (opcional: Tarjeta de red SNMP ethernet )
Paro de emergencia (EPO) Conexión para paro de emergencia externo
Pantalla (LCD monocromática) Con luz de fondo: voltaje de entrada y salida, capacidad de carga, voltaje de baterías, estado operativo
Alarma Sobrecarga, entrada de corriente alterna anormal, batería baja
