MDE-IND 3000
Monitor de Energía
Bypass
Garantiza la continuidad en la operación aún en condición de mantenimiento o prueba, permitiendo que la carga reciba energía directa de la red eléctrica.
Display
La pantalla digital permite la visualización de los indicadores de regulación del equipo, facilitando el monitoreo del equipo en sitio.
Ruedas
Facilitan la movilidad del equipo en sitio, soportando su peso y permitiendo realizar maniobras en cualquier dirección.
Contactores
El AVR ha sido diseñado para zonas con altas variaciones de voltaje, por ese motivo regula hasta en un +/-25% a la entrada. A su vez, este modelo alcanza una precisión a la salida de +/-1.5%.
Servomotores
El AVR dispone de una regulación independiente por fase contando con tres motores. A su vez, los rodamientos de carbón generan menor fricción alargando la vida útil de los componentes.
Gabinete NEMA 2
Diseñado para uso interior.
Bypass
It guarantees continuity in the operation even in maintenance or test conditions, allowing the equipment to receive direct energy from the electrical network.
Display
The digital screen allows the visualization of the equipment regulation indicators, facilitating the monitoring of the equipment on site.
Wheels
They facilitate the mobility of the equipment on site, supporting its weight and allowing it to be moved in any direction.
Regulation
The AVR has been designed for areas with high voltage variations, for this reason it regulates up to +/-25% at the input. In the same way, this model achieves an output accuracy of +/-1.5%.
Servomotors
The AVR has an independent regulation per phase with three motors. Likewise, the carbon wheel generate less friction, extending the useful life of the components.
Nema 2 Frame
Designed for indoor use.
Emparalelamiento
De forma simple y efectiva es posible emparalelar hasta 4 UPS de la línea 1300 M1. Esta función le permite al usuario contar con una cadena de respaldo más segura y aumentar su capacidad de protección sin perder la inversión inicial.
Cold Start
El arranque en frío permite encender el UPS con la energía de las baterías. De esta manera, el UPS puede operar sin estar conectado al sistema eléctrico.
IGBT por pares
Otorgan una alta eficiencia en el consumo de energía de la línea 1300 M1, alcanzando un nivel de 94%.
Monitoreo Remoto
La línea 1300 M1 cuenta con dos protocolos de comunicación: SNMP y Modbus. De esta manera, es posible realizar un monitoreo remoto, seguro y confiable a la operación del UPS.
Banco de baterías flexible
La línea 1300 M1 cuenta con tres y cuatro compartimentos para baterías. En este sentido, se pueden realizar diferentes configuraciones de respaldo de energía.
Factor de Potencia 1.0
Un factor de potencia unitario le permite contar toda la capacidad (kVA) del UPS para respaldar y proteger sus equipos. Un equipo altamente eficiente es la mejor inversión.
Cold Start
Cold start allows the UPS to start on battery power. In this way, the UPS can operate without being connected to the electrical system.
Flexible battery compartment
The 1300 M1 line features three and four battery compartments. In this sense, different power backup configurations can be realized.
IGBTs in pairs.
They grant a high efficiency in the energy consumption of the 1300 M1 line, reaching a level of 94%.
Remote Monitoring
The 1300 M1 line has two communication protocols: SNMP and Modbus. In this way, it is possible to carry out remote, safe and reliable monitoring of the UPS operation.
Easy parallel connection
In a simple and effective way it is possible to parallel up to 4 UPS of the 1300 M1 line. This function allows the user to have a more secure backup chain and increase its protection capacity without losing the initial investment.
Power factor 1.0
Unity power factor allows you to use the full capacity (kVA) of the UPS to support and protect your equipment. A highly efficient team is the best investment.
Tecnología TMOV
Los varistores de óxido metálico con protección térmica protegen los circuitos contra variaciones de tensión, evitando daños en forma de grietas o estallidos.
Resistencias y capacitores
Filtran el ruido eléctrico brindando protección confiable y segura.
Contador de eventos
El contador de eventos interno procesa la información de los transientes, calculando el porcentaje de vida útil por fase.
Gabinete NEMA 4
Gabinete con diseño resistente para uso intemperie NEMA 4, IP 65. Protege contra lluvia, polvo y aguanieve.
-
TMOV Technology
Thermal Metal Oxide Varistors protect circuits against voltage variations and varistor cracking or bursting.
Resistors and Capacitors
They filter electrical noise providing reliable and safe protection.
-
NEMA 4 Cabinet
Steel NEMA 4, IP 65 grade cabinets offer robust, resilient and long lasting performance. Protects against rain, dust and sleet.
-
Event counter
The internal event counter processes the information from the transients, calculating the percentage of useful life per phase.

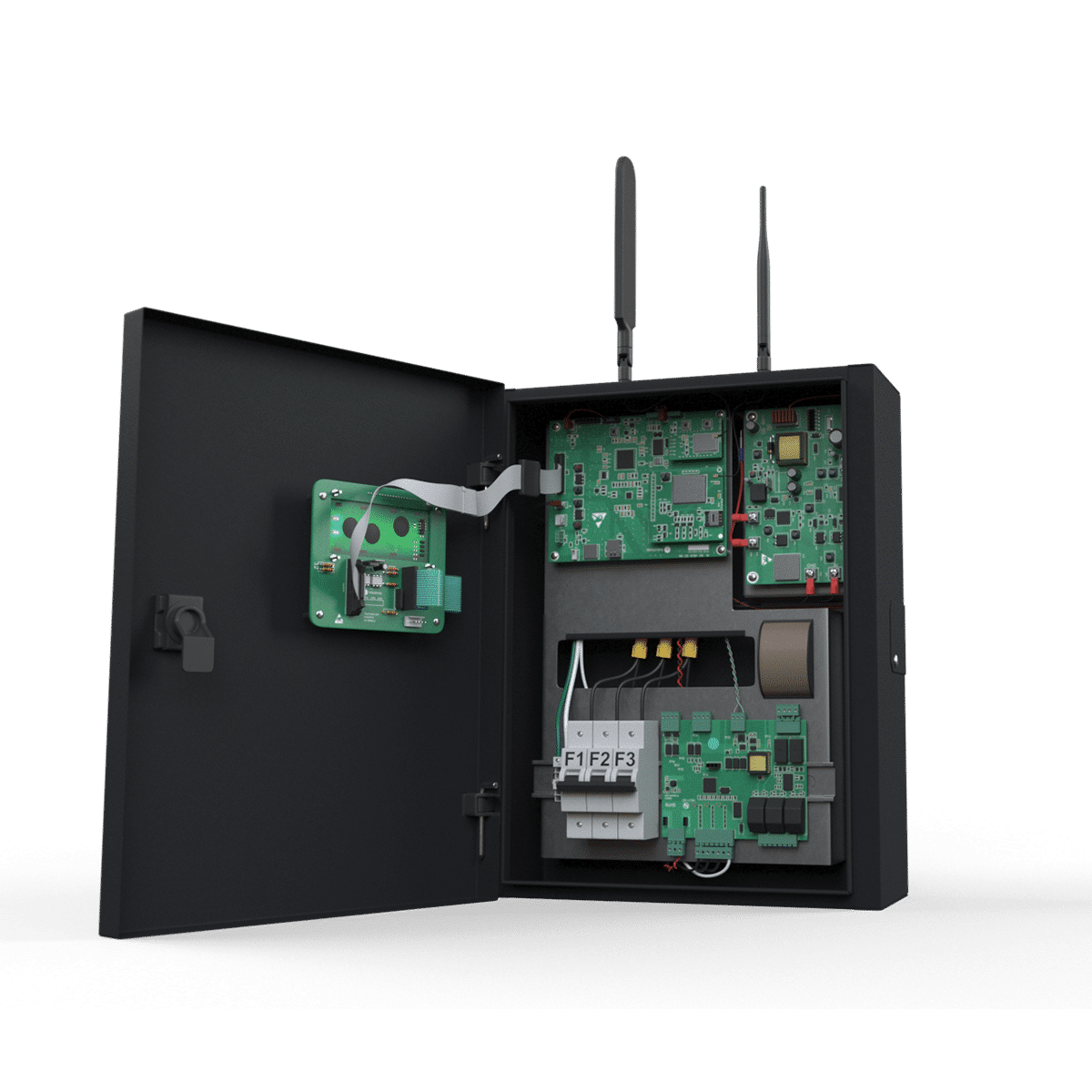

Medidor Eléctrico
Realiza la medición de parámetros de calidad de energía útiles para monitorear la calidad de la energía en una red eléctrica.
Batería Interna
Ante un corte de energía, el MDE operará hasta 32 horas de forma autónoma.
Tarjeta de Control
Permite la comunicación con el equipo vía Wifi, Ethernet y módem 3G y 4G.
-
Electric Meter
It performs the measurement of power quality parameters useful for monitoring the quality of power in an electrical network.
-
Internal battery
In the event of a power failure, the MDE will operate autonomously for up to 32 hours.
-
Control card
Allows communication with the equipment by Wifi, Ethernet and 3G and 4G modem.
Pantalla de indicadores
Desde aquí es posible conocer los principales indicadores de operación del UPS hasta realizar configuraciones.
Bypass de Mantenimiento
Garantiza la continuidad de la operación aún en condiciones de mantenimiento
Puerto SNMP
Facilita el monitoreo del equipo emitiendo alertas al usuario para su rápida acción
Transformador toroidal
Permite que el equipo opere en 110V o 220V otorgándole gran versatilidad.
-
Indicators screen
From here it is possible to know the main operating indicators of the UPS and to make configurations.
-
Maintenance Bypass
Guarantees the continuity of operation even under maintenance conditions.
-
SNMP Port
Facilitates the monitoring of the equipment by issuing alerts to the user for quick action.
-
Toroidal transformer
Allows the equipment to operate at 110V or 220V, giving it great versatility.

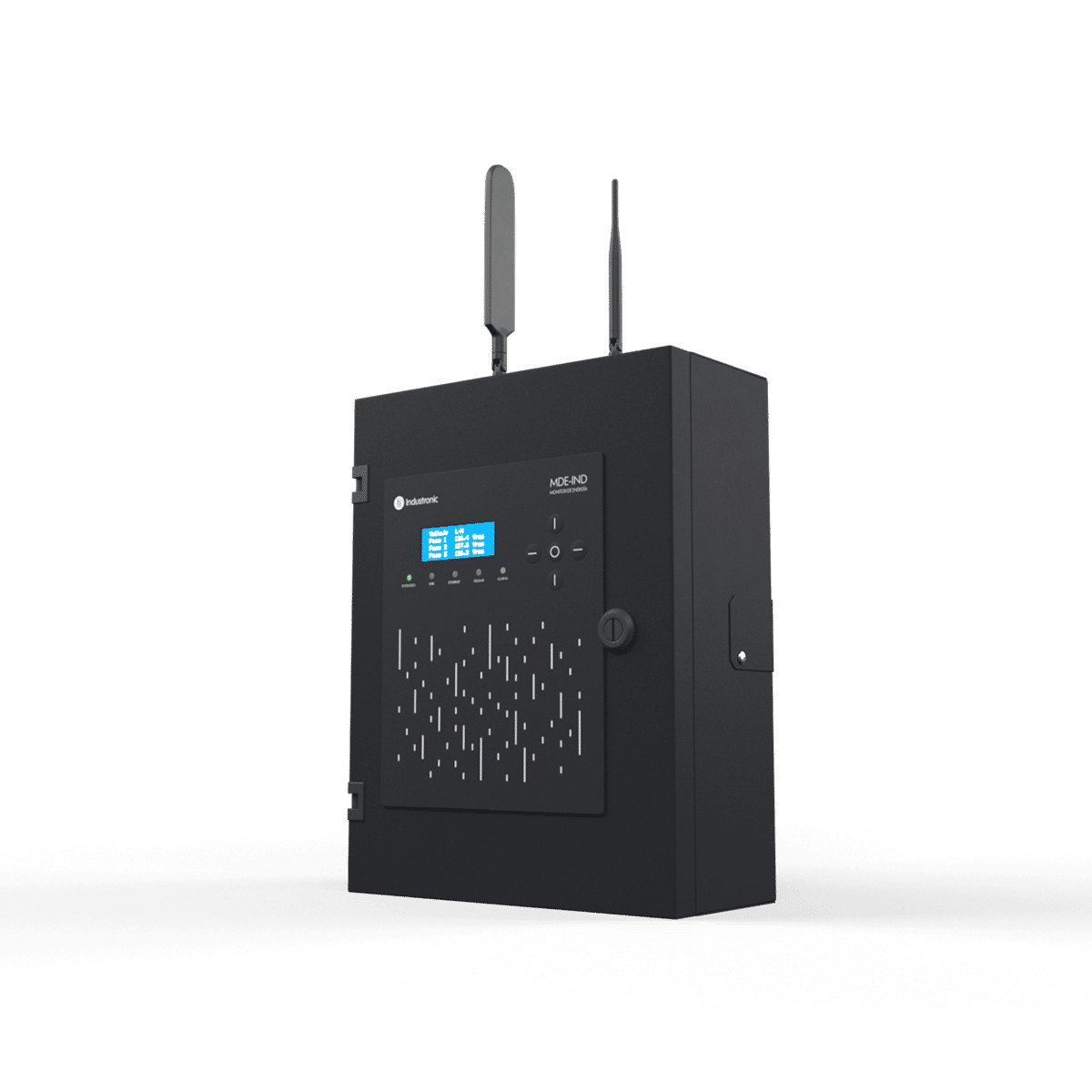

MDE-IND 3000
Monitor de Energía
10 ~ 3000 kVA
CapacidadEl Monitor de Energía MDE-IND es un dispositivo de medición de parámetros eléctricos en tiempo real. El Monitor de Energía es útil para identificar anomalías eléctricas, monitorear consumos de energía y realizar seguimiento a los indicadores del código de red.
- Medición en línea de parámetros eléctricos
- Acceso remoto (web y móvil)
- Comunicación vía ethernet, Wi-fi y celular
- Permite agrupar monitores por región, estado, centro de costos
- Almacena históricos por 12 meses en el portal (expandible)
- Batería de 32 horas de respaldo frente a un corte de energía
- Estimación de factura eléctrica
Características
Medición en Línea de Parámetros de Calidad
Segmentación de los Puntos de Monitoreo
Almacena Históricos
Estimación de factura eléctrica
Manejo Encriptado y Seguro
Autonomía de 32 horas
Video
Aplicaciones
Centros de Comunicación
Asegure la operatividad de servidores y equipos de telecomunicaciones durante fallas eléctricas.
Edificios Inteligentes
Mantenga la estabilidad de sistemas automatizados y control inteligente ante variaciones, picos de voltaje o cortes de energía.
Hospitales
Asegure la operatividad continua de equipos médicos y sistemas críticos en hospitales.
Industria
Mantenga la estabilidad de maquinaria industrial aún cuando haya fluctuaciones eléctricas y picos de voltaje.
Puntos de venta
Asegure la continuidad operativa de terminales de pago durante cortes de energía.
Tableros Principales
Proteja tableros eléctricos principales de sobrevoltajes y variaciones de frecuencia.
Telecomunicaciones
Asegure la continuidad de servicios de telecomunicaciones ante picos de corriente.
Especificaciones Técnicas
| Parámetros | MDE-IND GEN3 3000 |
| Capacidad de medición | 10 ~ 3000 |
| Voltajes (Vac) | 110/190, 115/200, 120/208, 127/220, 254/440, 266/460, 277/480 |
| Corriente másxima (A) | 6000 |
| Frecuencia (Hz) | 45-65 |
| Consumo (W) | 5 |
| THDi% | impares 1 – 31 |
| THDv% | impares 1 – 31 |
| Calidad de energía |
MDE-IND GEN3 3000 |
| Potencia activa | Clase 0.5 |
| Potencia reactiva | Clase 1 |
| Potencia aparente | Clase 0.5 |
| Energía | Clase 0.5 |
| Frecuencia | Clase 0.1 |
| Corriente | Clase 0.5 |
| Voltaje | Clase 0.2 |
| Factor de potencia | Clase 0.5 |
| THDv – THDi | Clase 1 |
| Estándares internacionales que cumple | De acuerdo a: IEC 61557-12 / IEC 62053-22 / IEC 62053-23 / IEC 61010-1:2012 / IEC 61000-4-4:2013 / IEC 61000-4-8:2010 / IEC 61000-3-2:2014 / IEC 61000-4-3 A1:2009 / IEC 61000-4-5:2014 / IEC 61000-4-11:2006 / IEC 61000-3-3:2014 /
IEC 61000-4-2:2014 / IEC 61000-4-6:2014 / IEC 61326-1:2013 / IEC 63000:2019 |
| Estándares europeos que cumple | 2014/35/CE | 2014/30/CE | RoHS 2015/863/EC | UE 2006 /95/CE(LVD) | CE code 0.0.0.6.06303 |
| Tolerancia máxima en lecturas de energía | +/-3% |
| Calidad de energía |
MDE-IND GEN3 3000 |
| Dimensiones, alto x ancho x fondo (mm) | 400 x 315 x 145 |
| Peso (kg) | 11.5 |
| Altitud máxima de operación (m s.n.m.) | 3000 |
| Temperatura de operación (°C) | 0º hasta 40º |
| Humedad relativa | 0 hasta 95% sin condensación |
| Gabinete | Lámina galvanizada IP20 |
| Protecciones |
MDE-IND GEN3 3000 |
| Supervisor de picos de voltaje | Varistores (tecnologia MOV) |
| Monitor de voltaje (rangos) | 0 hasta +/-15% del voltaje nominal (configurable) |
| Autonomía ante pérdida de alimentación | 32 horas con batería de plomo-ácido |
| Datos | MDE-IND GEN3 3000 |
| Tecnología de almacenamiento | SD Card, grado industrial 32 GB |
| Capacidad de almacenamiento | 4 años de registros de parámetros eléctricos. Hasta 200 eventos* |
| Formato data almacenada | Excel, tipo CSV |
| Frecuencia de almacenamiento | 1 registro por cada 1 segundo |
| Puertos de comunicación – entradas y salidas | MDE-IND GEN3 3000 |
| Display | Display LCD alfanumérico 20×4 + teclado de membrana |
| Ethernet | 10/100 BT RJ-45 |
| Conectividad | MDE-IND GEN3 3000 |
| Ethernet | Velocidad: 100 Mbps. Operación: Servidor web interno y cliente para conexión con la nube. Frecuencia de publicación de registro: Cada 5 segundos |
| Wifi | Estándar: 802.11. Modos de operación: Cliente (por default) y punto de acceso. Frecuencia de publicación de registro: cada 10 segundos. |
| Celular | Estándar: 802.11. Modos de operación: Cliente (por default) y punto de acceso. Frecuencia de publicación de registro: cada 10 segundos. |
