UPS-IND RP 1203 Bifรกsico
Sistemas UPS
Bypass
Garantiza la continuidad en la operaciรณn aรบn en condiciรณn de mantenimiento o prueba, permitiendo que la carga reciba energรญa directa de la red elรฉctrica.
Display
La pantalla digital permite la visualizaciรณn de los indicadores de regulaciรณn del equipo, facilitando el monitoreo del equipo en sitio.
Ruedas
Facilitan la movilidad del equipo en sitio, soportando su peso y permitiendo realizar maniobras en cualquier direcciรณn.
Contactores
El AVR ha sido diseรฑado para zonas con altas variaciones de voltaje, por ese motivo regula hasta en un +/-25% a la entrada. A su vez, este modelo alcanza una precisiรณn a la salida de +/-1.5%.
Servomotores
El AVR dispone de una regulaciรณn independiente por fase contando con tres motores. A su vez, los rodamientos de carbรณn generan menor fricciรณn alargando la vida รบtil de los componentes.
Gabinete NEMA 2
Diseรฑado para uso interior.
Bypass
It guarantees continuity in the operation even in maintenance or test conditions, allowing the equipment to receive direct energy from the electrical network.
Display
The digital screen allows the visualization of the equipment regulation indicators, facilitating the monitoring of the equipment on site.
Wheels
They facilitate the mobility of the equipment on site, supporting its weight and allowing it to be moved in any direction.
Regulation
The AVR has been designed for areas with high voltage variations, for this reason it regulates up to +/-25% at the input. In the same way, this model achieves an output accuracy of +/-1.5%.
Servomotors
The AVR has an independent regulation per phase with three motors. Likewise, the carbon wheel generate less friction, extending the useful life of the components.
Nema 2 Frame
Designed for indoor use.
Emparalelamiento
De forma simple y efectiva es posible emparalelar hasta 4 UPS de la lรญnea 1300 M1. Esta funciรณn le permite al usuario contar con una cadena de respaldo mรกs segura y aumentar su capacidad de protecciรณn sin perder la inversiรณn inicial.
Cold Start
El arranque en frรญo permite encender el UPS con la energรญa de las baterรญas. De esta manera, el UPS puede operar sin estar conectado al sistema elรฉctrico.
IGBT por pares
Otorgan una alta eficiencia en el consumo de energรญa de la lรญnea 1300 M1, alcanzando un nivel de 94%.
Monitoreo Remoto
La lรญnea 1300 M1 cuenta con dos protocolos de comunicaciรณn: SNMP y Modbus. De esta manera, es posible realizar un monitoreo remoto, seguro y confiable a la operaciรณn del UPS.
Banco de baterรญas flexible
La lรญnea 1300 M1 cuenta con tres y cuatro compartimentos para baterรญas. En este sentido, se pueden realizar diferentes configuraciones de respaldo de energรญa.
Factor de Potencia 1.0
Un factor de potencia unitario le permite contar toda la capacidad (kVA) del UPS para respaldar y proteger sus equipos. Un equipo altamente eficiente es la mejor inversiรณn.
Cold Start
Cold start allows the UPS to start on battery power. In this way, the UPS can operate without being connected to the electrical system.
Flexible battery compartment
The 1300 M1 line features three and four battery compartments. In this sense, different power backup configurations can be realized.
IGBTs in pairs.
They grant a high efficiency in the energy consumption of the 1300 M1 line, reaching a level of 94%.
Remote Monitoring
The 1300 M1 line has two communication protocols: SNMP and Modbus. In this way, it is possible to carry out remote, safe and reliable monitoring of the UPS operation.
Easy parallel connection
In a simple and effective way it is possible to parallel up to 4 UPS of the 1300 M1 line. This function allows the user to have a more secure backup chain and increase its protection capacity without losing the initial investment.
Power factor 1.0
Unity power factor allows you to use the full capacity (kVA) of the UPS to support and protect your equipment. A highly efficient team is the best investment.
Tecnologรญa TMOV
Los varistores de รณxido metรกlico con protecciรณn tรฉrmica protegen los circuitos contra variaciones de tensiรณn, evitando daรฑos en forma de grietas o estallidos.
Resistencias y capacitores
Filtran el ruido elรฉctrico brindando protecciรณn confiable y segura.
Contador de eventos
El contador de eventos interno procesa la informaciรณn de los transientes, calculando el porcentaje de vida รบtil por fase.
Gabinete NEMA 4
Gabinete con diseรฑo resistente para uso intemperie NEMA 4, IP 65. Protege contra lluvia, polvo y aguanieve.
TMOV Technology
Thermal Metal Oxide Varistors protect circuits against voltage variations and varistor cracking or bursting.
Resistors and Capacitors
They filter electrical noise providing reliable and safe protection.
NEMA 4 Cabinet
Steel NEMA 4, IP 65 grade cabinets offer robust, resilient and long lasting performance. Protects against rain, dust and sleet.
Event counter
The internal event counter processes the information from the transients, calculating the percentage of useful life per phase.
Medidor Elรฉctrico
Realiza la mediciรณn de parรกmetros de calidad de energรญa รบtiles para monitorear la calidad de la energรญa en una red elรฉctrica.
Baterรญa Interna
Ante un corte de energรญa, el MDE operarรก hasta 32 horas de forma autรณnoma.
Tarjeta de Control
Permite la comunicaciรณn con el equipo vรญa Wifi, Ethernet y mรณdem 3G y 4G.
Electric Meter
It performs the measurement of power quality parameters useful for monitoring the quality of power in an electrical network.
Internal battery
In the event of a power failure, the MDE will operate autonomously for up to 32 hours.
Control card
Allows communication with the equipment by Wifi, Ethernet and 3G and 4G modem.
Pantalla de indicadores
Desde aquรญ es posible conocer los principales indicadores de operaciรณn del UPS hasta realizar configuraciones.
Bypass de Mantenimiento
Garantiza la continuidad de la operaciรณn aรบn en condiciones de mantenimiento
Puerto SNMP
Facilita el monitoreo del equipo emitiendo alertas al usuario para su rรกpida acciรณn
Transformador toroidal
Permite que el equipo opere en 110V o 220V otorgรกndole gran versatilidad.
Indicators screen
From here it is possible to know the main operating indicators of the UPS and to make configurations.
Maintenance Bypass
Guarantees the continuity of operation even under maintenance conditions.
SNMP Port
Facilitates the monitoring of the equipment by issuing alerts to the user for quick action.
Toroidal transformer
Allows the equipment to operate at 110V or 220V, giving it great versatility.

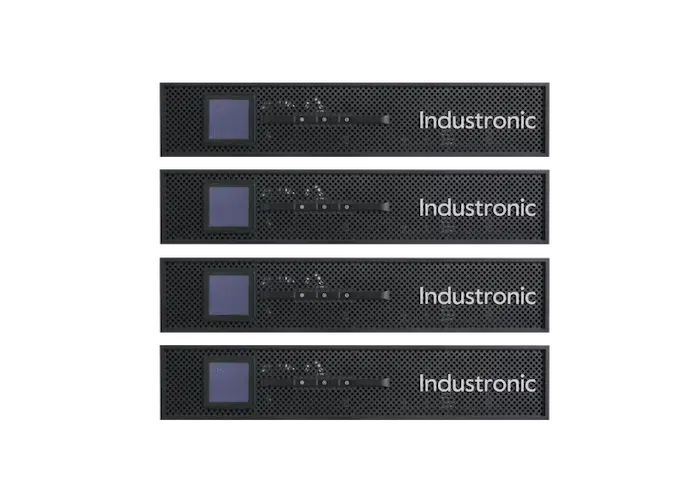

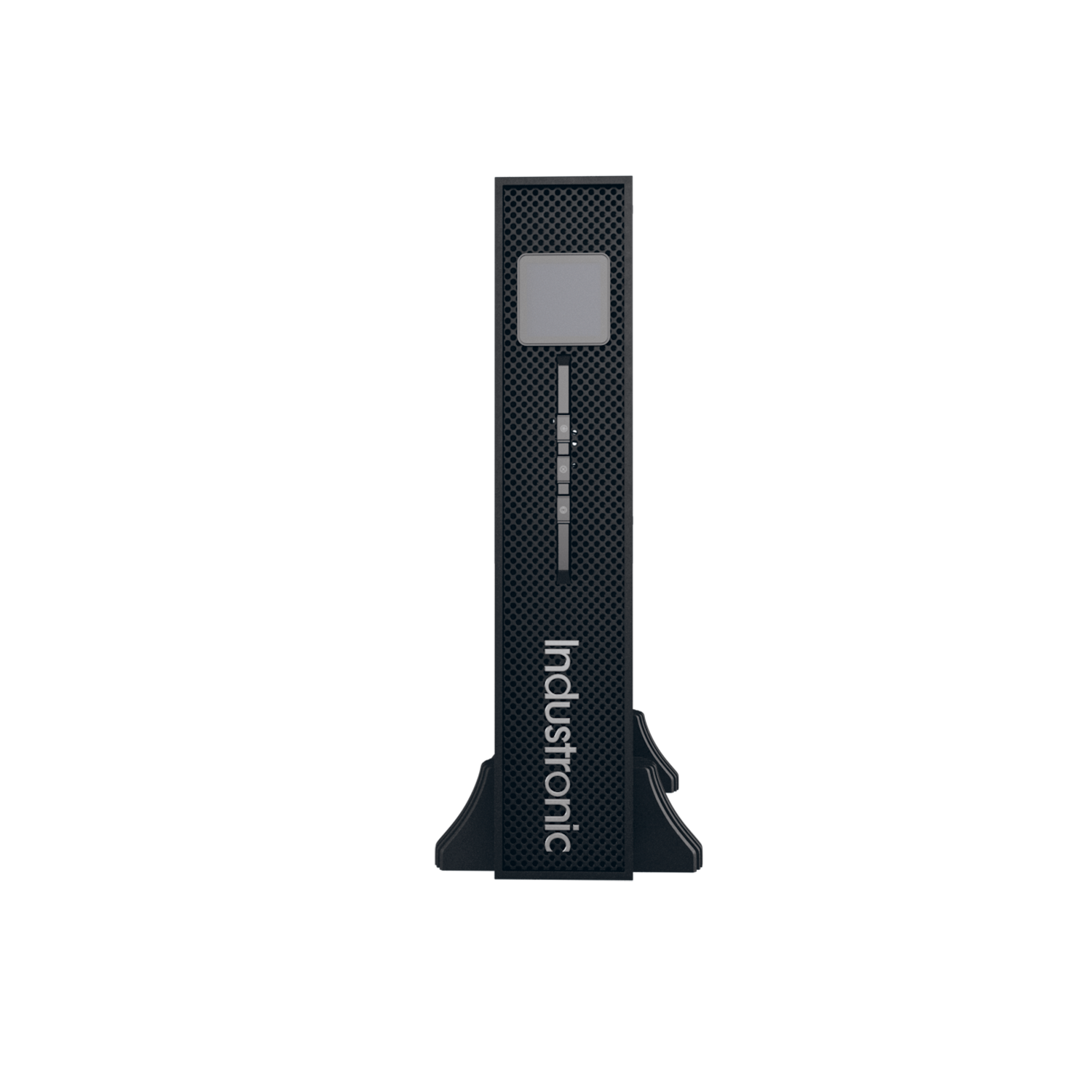

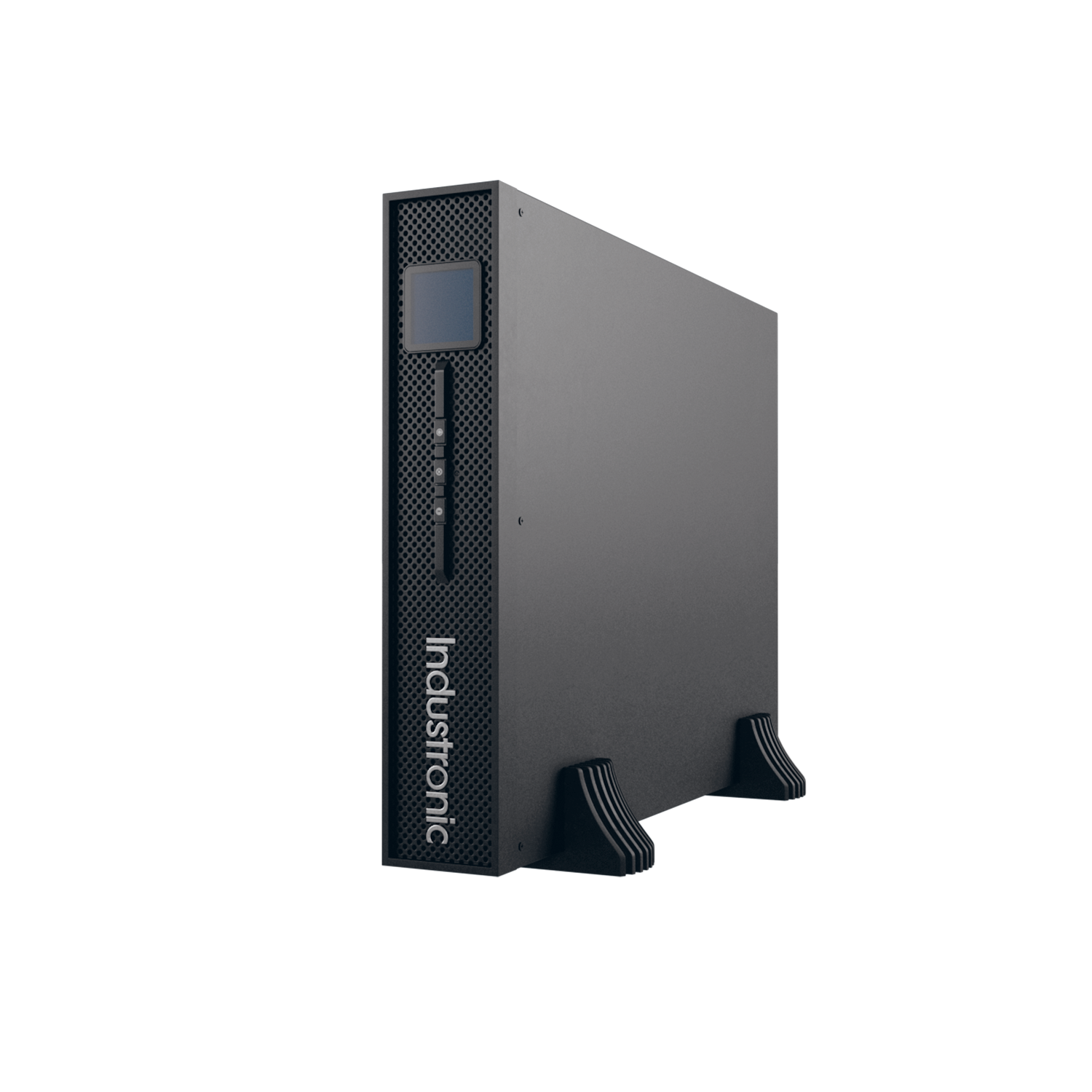

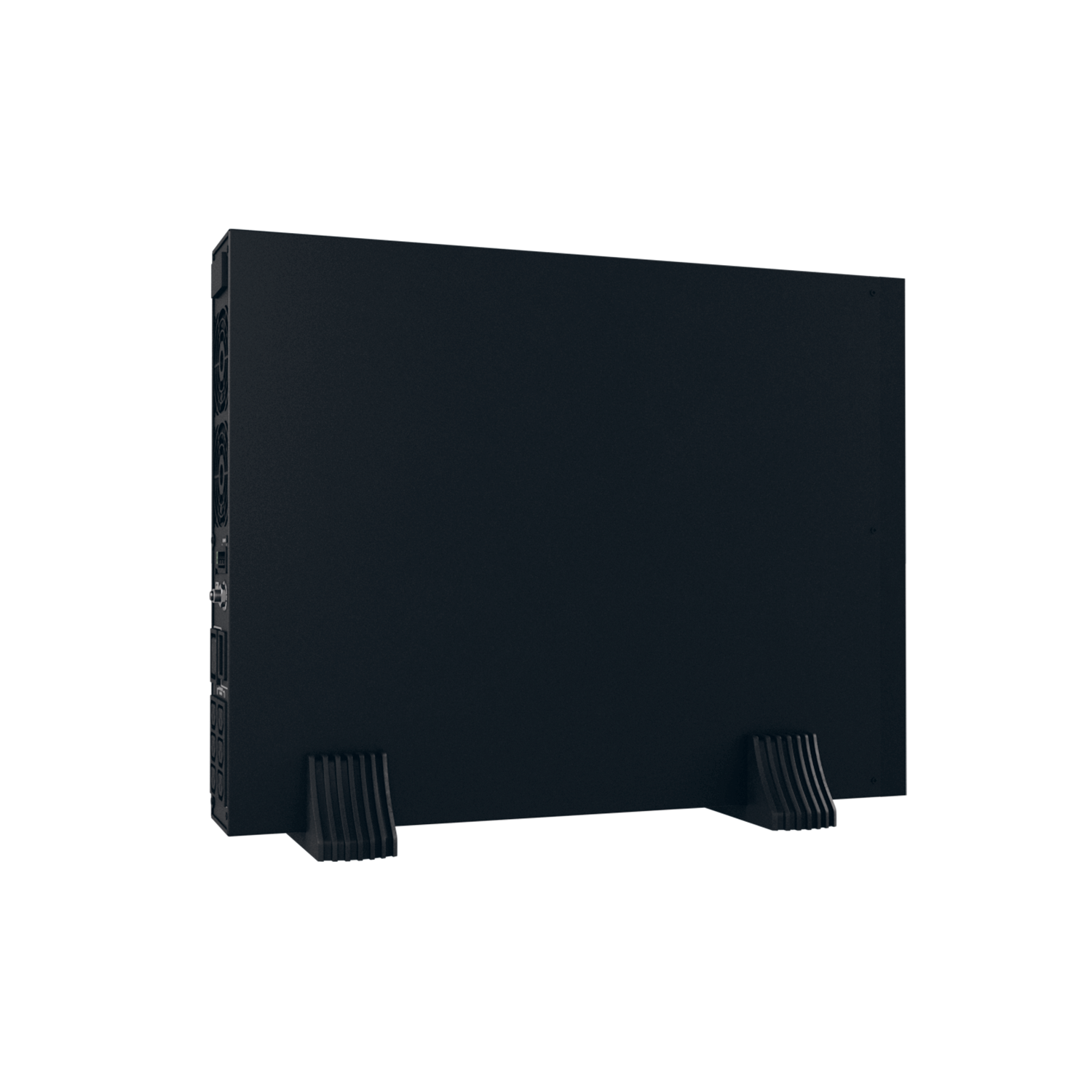

UPS-IND RP 1203 Bifรกsico
Sistemas UPS
3 kVA
Capacidad+/-1%
Regulaciรณn de voltajeEl UPS Rack, bifรกsico en 220V, es un modelo que brinda protecciรณn, resuelve los problemas de calidad de energรญa mรกs comunes y ayuda a alargar la vida de sus equipos sensibles.
- Doble conversiรณn en lรญnea
- Factor de potencia 0.9
- Baterรญas internas de plomo รกcido selladas y libres de mantenimiento
- Tiempo de respaldo
- Puerto de comunicaciรณn SNMP
- Tecnologรญa IGBT
- Amplio rango de tensiรณn de entrada
- *Opcional Moฬdulo de Distribucioฬn de potencia
Caracterรญsticas
Doble Conversiรณn en Lรญnea
Factor de Potencia 0.9
Baterรญas Internas de Plomo รcido
Tiempo de Respaldo
Puerto de Comunicaciรณn SNMP
Inversor con Tecnologรญa IGBT
Rango de Tensiรณn de Entrada
Video
Aplicaciones
Cajeros Automรกticos
Proteja sus cajeros automรกticos de picos de corriente y asegure su disponibilidad sin interrupciones.
Circuito Cerrado (CCTV)
Evite fallos en cรกmaras y sistemas de grabaciรณn debido a sobrevoltajes, interrupciones o picos de corriente.
Equipo de Cรณmputo
Proteja computadoras y perifรฉricos contra picos de corriente y sobrevoltajes.
Equipo de Control
Proteja sistemas de automatizaciรณn y control industrial ante interrupciones elรฉctricas y picos de voltaje.
Equipo de Laboratorio
Asegure la precisiรณn de equipos de laboratorio protegiรฉndolos de variaciones elรฉctricas.
Equipo Mรฉdico
Evite fallos en equipos mรฉdicos crรญticos durante cortes de energรญa y sobrevoltajes.
Routers, VoIP
Proteja equipos de red y telecomunicaciones ante cortes elรฉctricos y picos de voltaje.
Servidores, red o TI
Proteja servidores y equipos de red contra fluctuaciones elรฉctricas y caรญdas de tensiรณn.
Especificaciones Tรฉcnicas
|
Modelo
|
UPS-IND 1203 |
|---|---|
| Capacidad (VA/W) | 3000/2700 |
| Protecciรณn contra sobrecarga | Interruptor termomagnรฉtico |
| Voltaje (Vca) | 220 |
| Rango aceptado de voltaje | + 25%, – 23% |
| Fases | 2 fases + tierra |
| Frecuencia (Hz) | 50 / 60 + 5% (50/60 auto adaptable) |
| Factor de potencia | 0.90 al vacรญo, > 0.95 a plena carga |
|
Modelo
|
UPS-IND 1203 |
|---|---|
| Factor de potencia | 0.9 |
| Voltaje (Vca) | 220 |
| Rango de regulaciรณn de voltaje | ยฑ 1% |
| Frecuencia (Hz) | 50 / 60 + 0.2% (modo de baterรญa) |
| Forma de onda | Onda senoidal pura THD โค 3% (carga lineal) |
| Tiempo de transferencia (ms) | 0.0 (online) |
| Protecciรณn contra sobrecarga | Transfiere la carga al bypass |
| Sobrecarga | 125% por 60 s, 150% por 1 s |
|
Modelo
|
UPS-IND 1203 |
|---|---|
| Voltaje (Vcd) | 72 |
| Tipo de baterรญa | Plomo รกcido (sellada y libre de mantenimiento) |
| Tiempo de respaldo a plena carga (min) | 5 |
| Corriente de carga mรกxima (A) | 4 (sistema de monitoreo de baterรญa incluido) |
| Banco de baterรญas | Interno |
|
Modelo
|
UPS-IND 1203 |
|---|---|
| Ruido audible (dB) | < 55, a 1 metro |
| MTBF (h) | 130,000 |
| Temperatura de operaciรณn (ยฐC) | 0 ~ 40 |
| Humedad relativa | 0 ~ 95% sin condensaciรณn |
| Altitud mรกxima de operaciรณn (m s.n.m.) | 2,300 al 100% y 3,000 al 96% |
| Gabinete | Acero con pintura epรณxica electrostรกtica horneada |
| Dimensiones, alto x ancho x fondo (mm) | 87 x 438 x 570 |
| Peso del UPS (kg) | 24.8 |
|
Modelo
|
UPS-IND 1203 |
|---|---|
| Tipo de conversiรณn | Doble conversiรณn en lรญnea (online) |
| Elementos de conmutaciรณn del inversor | Tecnologรญa PWM con IGBT conmutados a 19.2 kHz |
| Configuraciรณn del inversor | Puente H |
| Tipo de inversor | Modulado en ancho de pulso (PWM) |
| Disipaciรณn Tรฉrmica (kBTU/ h) | 0.716 |
| Certificaciones que cumple | CE-IEC 62040 – 1, ISO 9001: 2015, NOM |
| Interfaz de comunicaciรณn | Puerto USB, soporta software de administraciรณn de energรญa (SNMP, RS485 y contacto seco opcional) |
| Pantalla de monitoreo | LCD |
| Alarma | Por baterรญa baja, por alimentaciรณn anormal, por mal funcionamiento del UPS y sobrecarga en la salida |
| Protecciรณn | Contra bajo voltaje de baterรญa, contra sobrecarga, contra cortocircuito, contra sobrecalentamiento |
