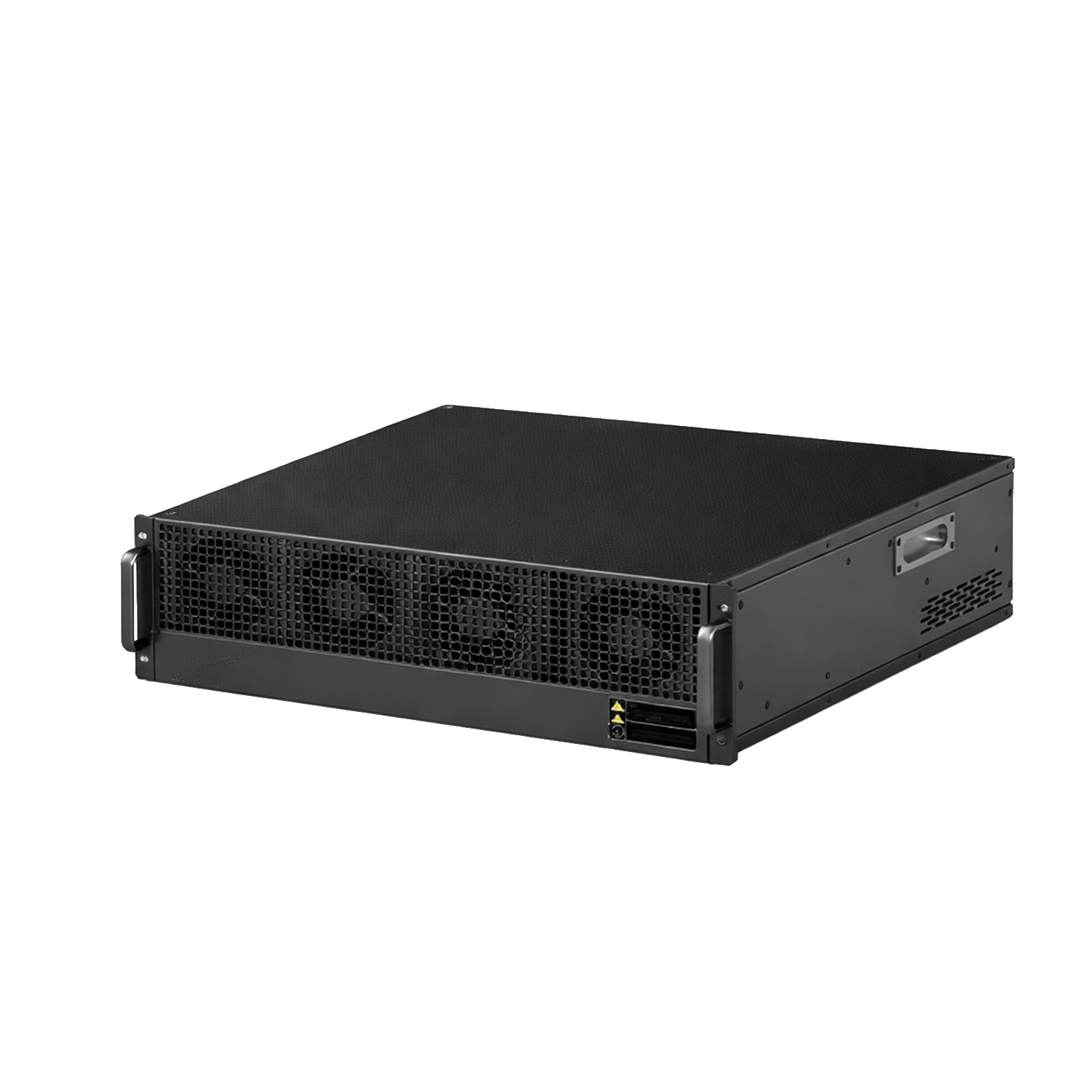

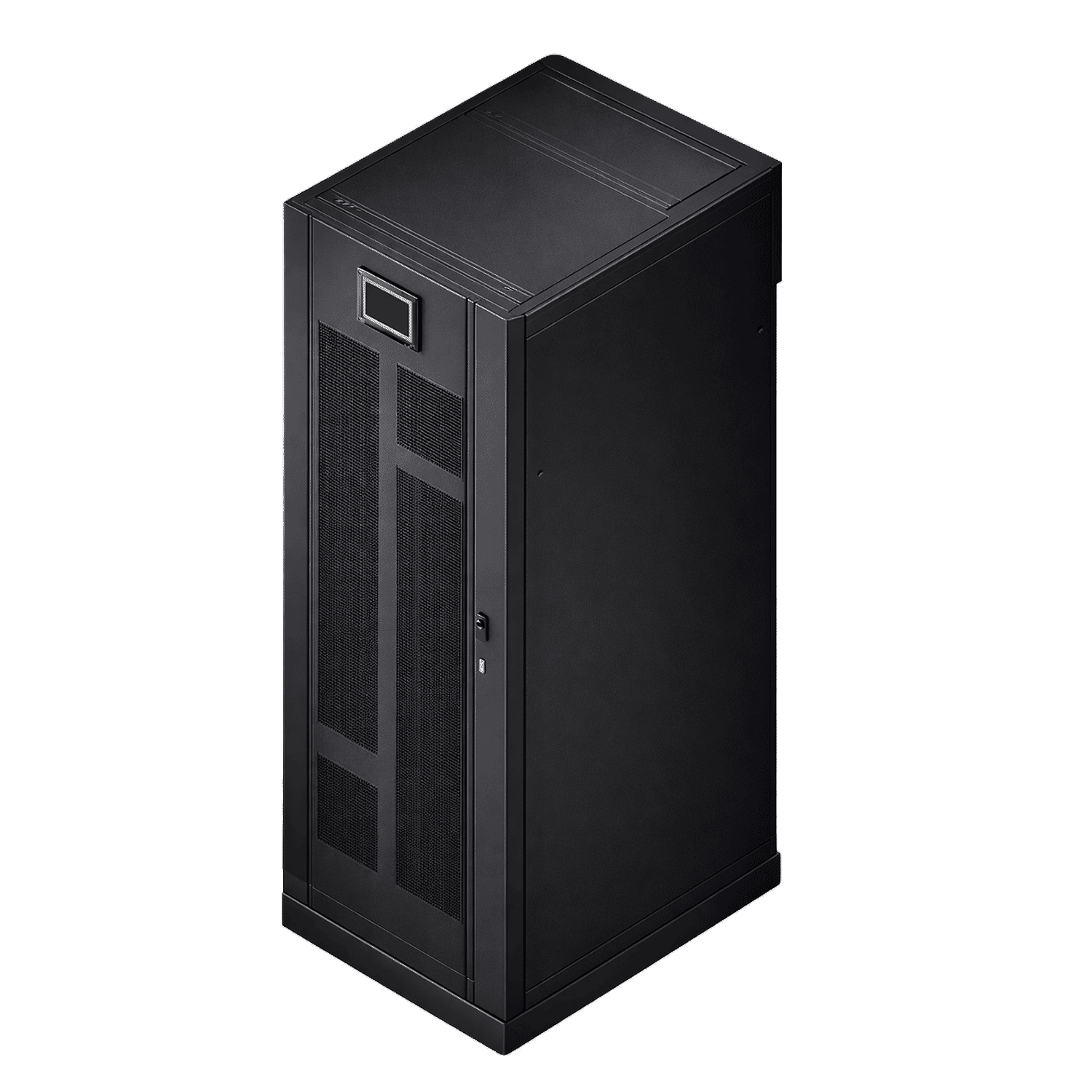

FAA-IND
Filtro de Armónicos
FAA-IND
Filtro de Armónicos
100, 200, 300, 400 A
CapacidadEl Filtro de Armónicos Activo de Industronic es una solución avanzada que corrige en tiempo real los problemas de calidad de energía causados por distorsión armónica. El FAA-IND se adapta automáticamente a cargas variables, eliminando armónicos pares e impares, mejorando el factor de potencia y protegiendo equipos críticos. Su diseño modular y plug & play permite una integración sencilla, mayor eficiencia energética y continuidad operativa en aplicaciones industriales donde la estabilidad eléctrica es clave.
- Compensación dinámica de armónicos en tiempo real
- Corrección activa del factor de potencia
- Tecnología IGBT de alta velocidad
- Control digital DSP de alto desempeño
- Reducción de distorsión armónica THDi hasta < 5%
- Operación automática y continua
- Instalación en paralelo (no invasiva)
- Diseño modular y escalable • Alta eficiencia energética
- Protección integral electrónica
- Pantalla LCD para monitoreo y configuración
- Comunicación RS485 / Ethernet (opcional)
- Gabinete industrial con pintura epóxica
- Voltaje: 220/480V
Características
Compensación dinámica de armónicos
Corrección activa del Factor de Potencia
Tecnología IGBT de alta velocidad
Control digital DSP de alto desempeño
THDi <5%
Operación automática y continua
Diseño modular y escalable
Protección electrónica integral
Pantalla LCD integrada
Comunicación RS485 / Ethernet
Aplicaciones
Automotriz
Protección para líneas automatizadas y equipos críticos, asegurando continuidad operativa en procesos del sector.
Centros Comerciales
Asegure la operación de sistemas críticos como escaleras eléctricas y climatización en centros comerciales.
Data Center
Asegure la continuidad y estabilidad en servidores y sistemas de almacenamiento crítico.
Elevadores y escaleras eléctricas
Suministro eléctrico estable y protección contra variaciones, evitando paros inesperados y fallas en sistemas de transporte vertical.
Hospitales
Asegure la operatividad continua de equipos médicos y sistemas críticos en hospitales.
Industria
Mantenga la estabilidad de maquinaria industrial aún cuando haya fluctuaciones eléctricas y picos de voltaje.
Industria alimentaria
Estabilidad eléctrica en procesos de producción y refrigeración, reduciendo riesgos de paro, mermas y daños en equipos sensibles.
Industria Pesada
Proteja equipos de alta potencia contra sobrecargas y variaciones de frecuencia.
Sistemas HVAC
Protección para equipos de climatización contra variaciones y disturbios eléctricos, optimizando su eficiencia y prolongando su vida útil.
Variadores de velocidad
Mejora en el desempeño y la confiabilidad de los sistemas de control de motores, mitigando armónicos y fluctuaciones.
Especificaciones Técnicas
| Modelo FAA-IND | FAA-IND 100 – 220 FAA-IND 100 – 480 |
FAA-IND 200 – 220 FAA-IND 200 – 480 |
FAA-IND 300 – 220 FAA-IND 300 – 480 |
FAA-IND 400 – 220 FAA-IND 400 – 480 |
| Parámetros del Filtro | ||||
| Tecnología | Filtro Activo de Potencia (APF) | |||
| Tensión nominal | 220-480V | |||
| Rango de operación | -40% a 20% sobre tensión nominal | |||
| Frecuencia | 50/60Hz (±10%) | |||
| Corrientes disponibles por módulo | 100 Amps | 200 Amps | 300 Amps | 400 Amps |
| Compensación de armónicos | Armónicos del 2º al 51º | |||
| Efieciencia de filtrado | ≥97% | |||
| Tiempo de respuesta | ≤5ms | |||
| Pérdidas internas | ≤2% | |||
| Topología | Modular, operación en paralelo | |||
| Enfriamiento | Ventilación forzada inteligente | |||
| Nivel de ruido | ≤60 dB | |||
| Comunicación | RS485 – Modbus RTU | |||
| Monitoreo | Local y centralizado (HMI) | |||
| Protecciones | Sobretensión, subtensión, sobrecorriente, sobretemperatura, cortocircuito | |||
| Transformadores de corriente (CT) | 100:5 a 10000:5 | |||
| Ubicación de CT | Lado red o lado carga (configurable) | |||
| Físicas | FAA-IND 100 – 220 FAA-IND 100 – 480 |
FAA-IND 200 – 220 FAA-IND 200 – 480 |
FAA-IND 300 – 220 FAA-IND 300 – 480 |
FAA-IND 400 – 220 FAA-IND 400 – 480 |
| Dimensiones (alto x ancho x fondo)(mm) | 178 x 560 x 600 (Gabinete 4 posiciones) 200 kg | 1000x 530 x 830 (Gabinete 2 posiciones) 80 kg | ||
| Peso (Kg) | 260 | 300 | 340 | 380 |
| Grado de protección | IP20 | |||
| Temperatura de operación | -10ºC a +40ºC | |||
| Humedad relativa | <95%, sin condensación | |||
| Altitud máxima | 5000 msnm (derating desde 1000m) | |||
| Color | Negro mate | |||
