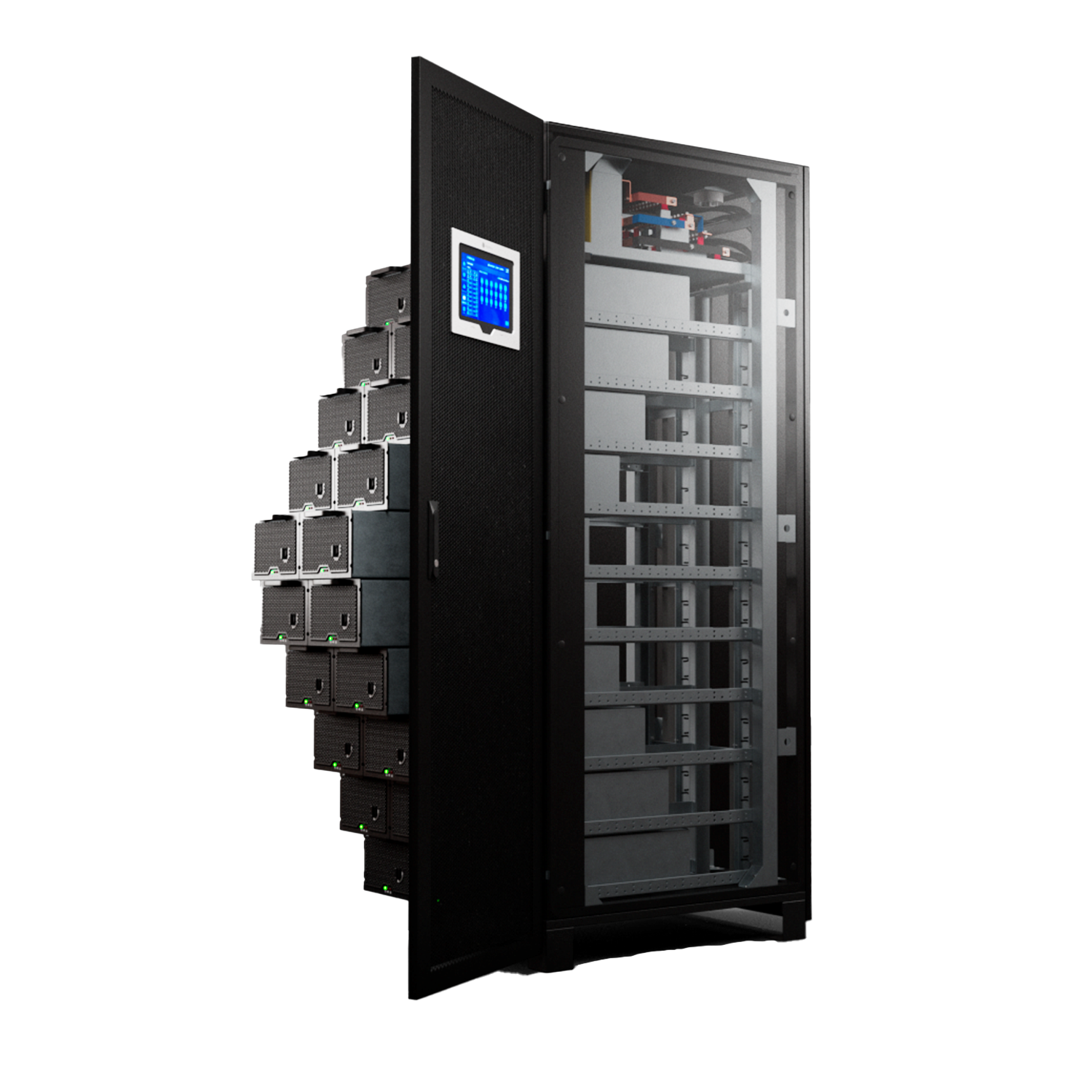

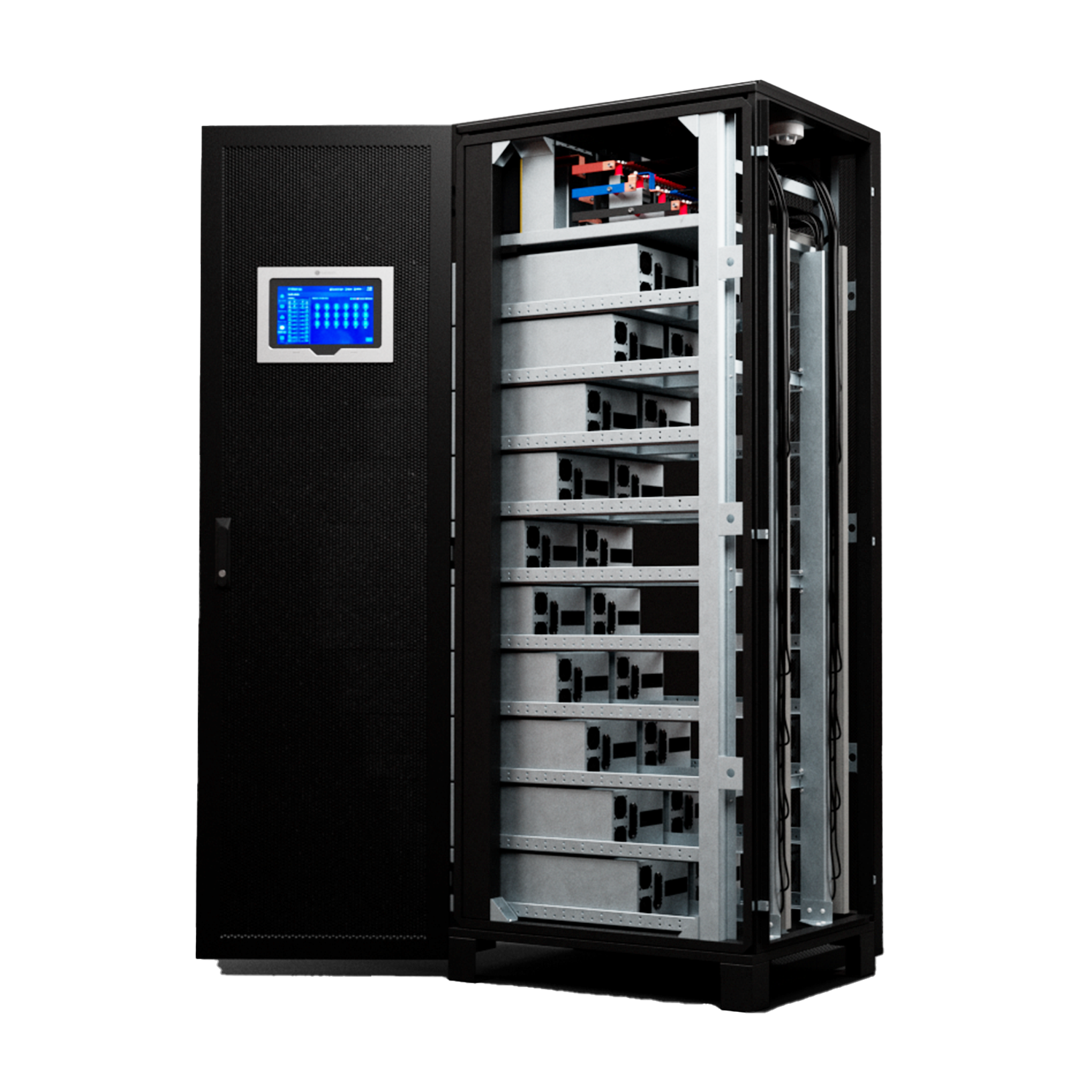

BIL 40-50-100Ah
Banco de Baterías Ion Lito
40, 50, 100 AH
CapacidadEl Banco de Baterías Ion Litio, se adapta según la capacidad de respaldo que su aplicación requiera. Su tecnología le permite llevar un historial en caso de falla de alguna batería y emite un aviso preventivo. Su diseño permite la interconexión de otros módulos y gabinetes adicionales. Estas características le ofrecen mayor seguridad para respaldar sus operaciones sin interrupción.
- Doble Aislamiento: eléctrico y físico
- Protección contra incendio por Módulo
- Desconexión automática de Módulo por falla
- Diseño Modular Plug and Play
- Escalable por Módulo y por Gabinete
- Prueba inteligente de Baterías
- Igualación de Corriente Inteligente
- Igualación de Voltaje Inteligente
- Historial de Fallas y aviso preventivo
- Administración del Estado de Carga Adaptativo
Características
Doble Aislamiento: eléctrico y físico
Protección contra incendio por Módulo
Desconexión automática de Módulo por falla
Diseño Modular Plug and Play
Escalable por Módulo y por Gabinete
Prueba inteligente de Baterías
Arquitectura de Tres Capas
La Arquitectura BMS de Tres Capas mejora la gestión y control sobre los equipos, con una protección redundante y autónoma por unidad.
Aplicaciones
Almacenamiento de energía
Protege baterías y sistemas de almacenamiento de energía ante picos y caídas de tensión.
Bancos
Proteja servidores, terminales y sistemas de transacciones bancarias contra interrupciones eléctricas.
Data Center
Asegure la continuidad y estabilidad en servidores y sistemas de almacenamiento crítico.
Educativo
Proteja equipos de laboratorio y sistemas informáticos en instituciones educativas de fluctuaciones eléctricas.
Empresarial
Asegura la continuidad operativa de sistemas informáticos y de comunicación en empresas ante fallas eléctricas.
Gobierno
Protege servidores, sistemas críticos y redes gubernamentales ante cortes eléctricos y fluctuaciones de voltaje.
Hospitales
Asegure la operatividad continua de equipos médicos y sistemas críticos en hospitales.
Industria
Mantenga la estabilidad de maquinaria industrial aún cuando haya fluctuaciones eléctricas y picos de voltaje.
Instituciones Financieras
Proteja servidores y terminales de transacción ante cortes eléctricos y picos de voltaje.
Telecomunicaciones
Asegure la continuidad de servicios de telecomunicaciones ante picos de corriente.
Especificaciones Técnicas
| Modelo | BIL-IND 240V40AH | BIL-IND 240V50AH | BIL-IND 240V100AH |
| Voltaje Nominal de Batería (V) | 57.7 | ||
| Capacidad Nominal de la Batería (Ah) | 40 | 50 | 100 |
| Energía Máxima (kWh) | 2.3 | 2.3 | 5.7 |
| Voltaje de Salida DC/DC (V) | 240*2(En serie o en Paralelo) | ||
| Potencia de Salida (kW) | 10 | 5 | |
| Dimensiones (Alto x Ancho x Fondo) (mm) | 153 x 223 × 665 | 132 x 440 x 665 | |
| Peso (kG) | 36 | 38 | 50 |
| Modelo | BBIL-IND 40206C | BBIL-IND 50204C | BBIL-IND100121C |
| Energía Máxima (kWh) | 46 | 58 | 69 |
| Voltaje de Salida Máximo (V) | 240/±240/480 | ||
| Potencia de Salida (kW) | 200 | 60 | |
| Espacios para Paquetes de Baterías | 20 | 12 | |
| Desbalance de Corriente | ≤5% | ||
| Exactitud del Estado de Carga | ≥95% | ||
| Comunicaciones disponibles | RS485, CAN, TCP/IP y Contactos Secos | ||
| Temperatura de Operación (°C) | 0~40 (+15~+30 recomendado) | ||
| Máxima Altitud Operación (msnm) | 0 ~ 2000 (Arriba de 2000msnm se derratea) | ||
| Dimensiones (Alto x Ancho X Fondo (mm) | 2000 x 600 × 860 | ||
| Peso (kG) | 960 | 1000 | 860 |
| Máximo número de Gabinetes en Paralelo | 8 | ||
| Opcional | Gabinete de Distribución, Extinguidor, Canalización para cableado de red | ||
| Tasa de Autodescarga | ≤3% (0-30°C/Mes) | ||
| Modelo | 40AH | 50AH | 100AH |
| Tipo | LFP | ||
| Dimensiones (Alto x Ancho x Fondo) (mm) | 133 x 27 x 148 | 120 x 50 x 160 | |
| Peso(KG) | 1 | 1.1 | 2 |
| Capacidad AH | 40 | 50 | 100 |
| Tasa Descarga | 6C | 4C | 1C |
| Tasa de Carga | 1C | ||
| Voltaje (V) | 3.2 | ||
